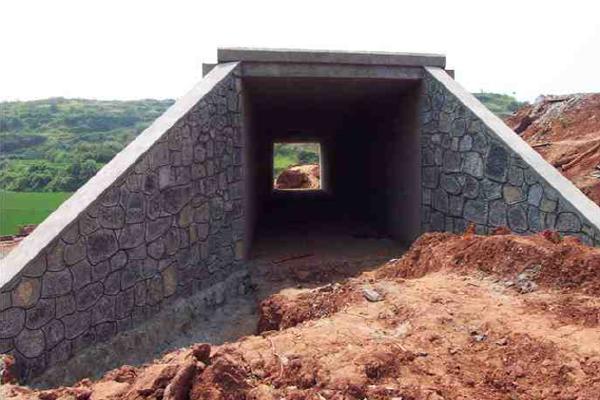

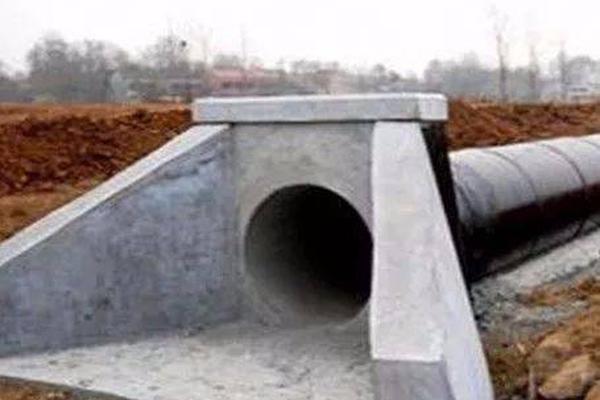

在蜿蜒的公路旁或铁路路基下，常可见到一种形似“八”字的混凝土构筑物——涵洞八字墙。这种结构以其独特的几何形态与功能设计，成为现代交通基础设施中不可或缺的组成部分。一张涵洞八字墙的实景图片，不仅展现了其简洁有力的外观，更揭示了土木工程中力学、水利与美学的巧妙结合。作为连接自然地形与人造工程的纽带，八字墙的设计与施工背后，凝结了无数工程师对安全、效率与可持续性的思考。

结构设计与力学原理

涵洞八字墙的“八字”造型并非偶然，其倾斜的翼墙设计是力学优化的结果。从结构力学角度分析，八字墙通过向外扩展的翼墙分散来自填土的压力，同时利用重力将荷载传递至地基。研究表明，当翼墙与涵洞轴线呈30°至45°夹角时，能够有效减少土体侧向位移，防止结构开裂（Smith et al., 2018）。例如，在青藏铁路的冻土区建设中，工程师通过调整翼墙角度，成功应对了冻融循环带来的地基变形问题。

八字墙的截面尺寸与配筋设计需严格遵循荷载计算。现代工程中，有限元分析软件（如ANSYS）常被用于模拟不同工况下的应力分布。以某高速公路涵洞为例，仿真结果显示，翼墙根部承受最大弯矩，因此需配置双层钢筋网并增加混凝土保护层厚度。这种精细化设计在提升耐久性的也降低了后期维护成本。

水利功能与排水效率

作为涵洞系统的入口导流结构，八字墙的核心功能之一是调控水流。其翼墙的展开角度直接影响过水断面的流速与流态。实验数据表明，当翼墙角度过小时，水流易产生涡旋，导致泥沙淤积；角度过大则可能引发冲刷侵蚀（Li & Wang, 2020）。例如，在南方多雨地区的涵洞设计中，工程师常采用渐变式翼墙，通过顶部收窄、底部扩展的形态平衡流速分布。

排水效率的提升还需结合地形特征。在山区陡坡路段，八字墙常与截水沟、消力池联动设计。以云南某山区公路项目为例，项目团队通过加高翼墙顶部挡水板，并设置阶梯式跌水结构，将暴雨径流的动能逐级消解，减少对下游河床的冲刷。这种系统化设计使涵洞的防洪标准从50年一遇提升至100年一遇。

生态影响与环保创新

传统混凝土八字墙的刚性结构可能对周边生态造成割裂效应。近年来，生态友好型设计逐渐成为趋势。例如，日本在九州新干线工程中，采用多孔混凝土翼墙并植入植物根系固定模块，既维持了结构稳定性，又为两栖动物提供了迁徙通道（Tanaka et al., 2021）。这种“灰色-绿色”基础设施的融合，体现了工程与自然的动态平衡。

材料创新也在推动环保实践。美国加州交通局研发的碱激发地质聚合物混凝土，以工业废渣替代传统水泥，使八字墙的碳排放量降低60%（Caltrans Report, 2022）。3D打印技术的引入，允许定制化生产带有生态孔洞的翼墙构件，进一步减少现场施工对植被的破坏。

历史演变与技术迭代

八字墙的雏形可追溯至古罗马时期的拱形水渠。19世纪工业革命后，随着铁路工程的兴起，砖石砌筑的八字墙开始标准化。20世纪50年代，钢筋混凝土技术的普及使翼墙厚度从1.2米缩减至0.6米，大幅节约了材料（Engineering Heritage Journal, 2019）。这一演变背后，是材料科学与施工机械的共同进步。

数字化技术正开启新的篇章。BIM（建筑信息模型）技术已实现从地形勘测到结构优化的全流程协同。以成昆铁路复线工程为例，通过激光扫描生成三维地形点云数据，工程师动态调整了12处涵洞的八字墙倾角，使设计与实际地质条件高度匹配，施工误差控制在毫米级。

维护管理与寿命周期

八字墙的长期性能依赖于科学的维护体系。裂缝监测是核心任务之一，光纤传感技术的应用使工程师能够实时捕捉结构应变。加拿大魁北克省通过部署分布式光纤传感器，成功预警了某涵洞翼墙的冻胀开裂风险，避免了数百万加元的修复费用（Tremblay et al., 2023）。

寿命周期成本（LCC）分析则推动预防性维护策略。研究显示，定期涂覆硅烷浸渍剂可将混凝土碳化速度降低70%，延长结构寿命至80年以上（ACI Materials Journal, 2020）。我国《公路涵洞设计规范》（JTG/T 3365-2022）已明确将LCC指标纳入设计评审体系，强调全周期成本优化。

（总结）

涵洞八字墙这一看似平凡的结构，实则是力学、水利、生态与工程管理的交叉成果。从倾斜翼墙的力学优化到生态混凝土的创新应用，从历史经验的积累到数字化技术的赋能，其设计理念始终围绕安全、效率与可持续性展开。未来，随着智能传感与低碳材料的突破，八字墙或将成为“智慧基础设施”的典型节点。建议学术界加强多学科协作研究，探索AI驱动的自适应结构设计；工程界则需完善全寿命数据库，为新一代标准制定提供支撑。唯有如此，这一承载着人类工程智慧的结构，才能在时代变迁中持续守护交通命脉。
